ADEX 系列

五口引导形 A05, 12, 20 系列 特色:
三口直动形 A00 系列特色:

流量为同结构电磁阀的1.5~3倍,体积小,大流量的电磁阀系列

ADEX 系列 — PR 系列
线圈设置在主阀两侧
» 更多资讯 …

ADEX 系列 — GF 系列
双线圈设置在主阀同侧
» 更多资讯 …

ADEX 系列 — 00S 系列
» 更多资讯 …


ADEX 系列 — PR 系列

五口引导形电池阀 A05P 系列
引导式操作/软质油封

型号 配管形式 通口数 线圈数 位置数 口径 有效断面积
area
(mm2)
使用压力范围
MPa
(kgf/cm2)
 A05PS25 底座配管 5 2位置 Rc1/8 5.8 0.15~0.7
(1.5~7)
A05PD25 0.1~0.7
(1~7)
 A05PD35 3位置全閉 4.5 0.2~0.7
(2~7)
 A05PE35 3位置ABR接续
 A05PO35 3位置PAB接续 6.7

● 定格电压/ AC110(50/60Hz), DC24V
● 配線方法/插入式端子
联座/一体成形个别配线,集合配线(省配线系列亦可使用)
分割形个别配线,集合配线(省配线系列亦可使用)

五口引导形电池阀 A05R 系列
引导式操作/软质油封

型号 配管形式 通口数 线圈数 位置数 口径 有效断面积
area
(mm2)
使用压力范围
MPa
(kgf/cm2)
A05RS25 直接配管 5 2位置 M5 4 0.15~0.7
(1.5~7)
A05RD25 0.1~0.7
(1~7)
A05RD35 3位置全閉 3.7 0.2~0.7
(2~7)
A05RE35 3位置ABR接续
A05RO35 3位置PAB接续 4.5

● 定格电压/ AC110(50/60Hz), DC24V
● 配線方法/插入式端子
联座/一体成形个别配线,集合配线(省配线系列亦可使用)
分割形个别配线,集合配线(省配线系列亦可使用)

个别配线形连座 MF☐-A05P/R
.

连座形式 For A05P 系列 For A05R 系列
MFC☐-A05P MFS☐-A05P MFX☐-A05P MFU☐-A05R
共同进气,共同排气, 引导阀集中排气,端口A, B在侧边 共同进气,共同排气, 引导阀集中排气,端口A, B在侧边 共同进气,共同排气, 共同外部引導,引导阀集中排气,端口A, B在侧边 共同进气,共同排气, 引导阀集中排气,端口A, B在本体
口径 P & R 端口 Rc⅛ Rc⅛ Rc⅛ Rc⅛
A & B 端口 M5, C4, C6 Rc⅛ Rc⅛,C4, C6 M5, C4, C6
Y 端口 M5
X 端口 M5
  连数 2~20
安装 直接安装
 搭载电磁阀 A05PS25
A05PD25
A05PD35
A05PE35
A05PO35
A05PS25
A05PD25
A05PD35
A05PE35
A05PO35
A05PS25X
A05PD25X
A05PD35X
A05PE35X
A05PO35X
A05RS25
A05RD25
A05RD35
A05RE35
A05RO35
盲板 A05P-BP A05R-BP



五口引导形电池阀 A12P 系列
引导式操作/软质油封

型号 配管形式 通口数 线圈数 位置数 口径 有效断面积
area
(mm2)
使用压力范围
MPa
(kgf/cm2)
A12PS25 底座配管  5 2位置 Rc1/4 11.1 0.15~0.7
(1.5~7)
A12PD25 0.1~0.7
(1~7)
A12PD35 3位置全閉 7.6 0.2~0.7
(2~7)
A12PE35 3位置ABR接续
A12PO35 3位置PAB接续 14.1

● 定格电压/ AC110(50/60Hz), DC24V
● 配線方法/插入式端子
联座/一体成形个别配线,集合配线(省配线系列亦可使用)
分割形个别配线,集合配线(省配线系列亦可使用)

五口引导形电池阀 A12R 系列
引导式操作/软质油封

型号 配管形式 通口数 线圈数 位置数 口径 有效断面积
area
(mm2)
使用压力范围
MPa
(kgf/cm2)
A12RS25 直接配管 5 2位置 Rc1/8 8.8 0.15~0.7
(1.5~7)
A12RD25 0.1~0.7
(1~7)
A12RD35 3位置全閉 8.5 0.2~0.7
(2~7)
A12RE35 3位置ABR接续
A12RO35 3位置PAB接续 12

● 定格电压/ AC110(50/60Hz), DC24V
● 配線方法/插入式端子
联座/一体成形个别配线,集合配线(省配线系列亦可使用)
分割形个别配线,集合配线(省配线系列亦可使用)

个别配线形连座 MF☐-A12P/R
.

连座形式 For A12P 系列 For A12R 系列
MFS☐-A12P MFX☐-A12P MFU☐-A12R
共同进气,共同排气, 引导阀集中排气,端口A, B在侧边 共同进气,共同排气, 共同外部引導,引导阀集中排气,端口A, B在侧边 共同进气,共同排气, 引导阀集中排气,端口A, B在本体
口径 P & R 端口 Rc¼ Rc¼ Rc¼
A & B 端口 Rc¼, C6, C8 Rc¼, C6, C8 Rc⅛, C6, C8
Y 端口 M5
X 端口 M5
  连数 2~20
配管形式 直接安装
 搭载电磁阀 A12PS25
A12PD25
A12PD35
A12PE35
A12PO35
A12PS25X
A12PD25X
A12PD35X
A12PE35X
A12PO35X
A12RS25
A12RD25
A12RD35
A12RE35
A12RO35
盲板 A12P-BP A12R-BP



五口引导形电池阀 A20P 系列
引导式操作/软质油封

型号 配管形式 通口数 线圈数 位置数 口径 有效断面积
area
(mm2)
使用压力范围
MPa
(kgf/cm2)
A20PS25 底座配管 5 2位置 Rc1/4、 Rc3/8 20.6 0.15~0.7
(1.5~7)
A20PD25  0.1~0.7
(1~7)
 A20PD35 3位置全閉 15.9    0.2~0.7
(2~7)
A20PE35 3位置ABR接续
 A20PO35 3位置PAB接续 20.5

● 定格电压/ AC110(50/60Hz), DC24V
● 配線方法/插入式端子
联座/一体成形个别配线,集合配线(省配线系列亦可使用)
分割形个别配线,集合配线(省配线系列亦可使用)

五口引导形电池阀 A20R 系列
引导式操作/软质油封

型号 配管形式 通口数 线圈数 位置数 口径 有效断面积
area
(mm2)
使用压力范围
MPa
(kgf/cm2)
A20RS25 直接配管 5 2位置 Rc1/4 17.6 0.15~0.7
(1.5~7)
A20RD25 0.1~0.7
(1~7)
A20RD35 3位置全閉 15.7 0.2~0.7
(2~7)
A20RE35 3位置ABR接续
A20RO35 3位置PAB接续 18.1

● 定格电压/ AC110(50/60Hz), DC24V
● 配線方法/插入式端子

个别配线形连座 MF☐-A20P/R
.

连座形式 For A20P 系列 For A20R 系列
MFS☐-A20P MFX☐-A20P MFU☐-A20R
共同进气,共同排气, 引导阀集中排气,端口A, B在侧边 共同进气,共同排气, 共同外部引導,引导阀集中排气,端口A, B在侧边 共同进气,共同排气, 引导阀集中排气,端口A, B在本体
口径 P & R 端口 Rc¼ Rc¼ Rc¼
A & B 端口 Rc¼, C8, C10 Rc¼, C8, C10 Rc¼, C8, C10
Y 端口 M5
X 端口 M5
  连数 2~20
配管形式 直接安装
 搭载电磁阀 A20PS25
A20PD25
A20PD35
A20PE35
A20PO35
A20PS25X
A20PD25X
A20PD35X
A20PE35X
A20PO35X
A20RS25
A20RD25
A20RD35
A20RE35
A20RO35
盲板 A20P-BP A20R-BP




ADEX 系列 — GF 系列

五口引导形电池阀 A05G 系列
引导式操作/软质油封

型号 配管形式 通口数 线圈数 位置数 口径 有效断面积
area
(mm2)
使用压力范围
MPa
(kgf/cm2)
A05GD25 底座配管 5 2位置 Rc1/8 5.8 0.1~0.7
(1~7)
A05GD35 3位置全閉 4.5 0.2~0.7
(2~7)
A05GE35 3位置ABR接续
A05GO35 3位置PAB接续 6.7

● 定格电压/DC24V
● 配線方法/插入式端子
联座/一体成形个别配线,集合配线(省配线系列亦可使用)
分割形个别配线,集合配线(省配线系列亦可使用)

五口引导形电池阀 A05F 系列
引导式操作/软质油封​

型号 配管形式 通口数 线圈数 位置数 口径 有效断面积
area
(mm2)
使用压力范围
MPa
(kgf/cm2)
A05FD25 直接配管 5  双 2位置 M5 4 0.1~0.7
(1~7)
A05FD35 3位置全閉 3.7 0.2~0.7
(2~7)
A05FE35 3位置ABR接续
A05FO35 3位置PAB接续
4.5

● 定格电压/DC24V
● 配線方法/插入式端子
联座/一体成形个别配线,集合配线(省配线系列亦可使用)
分割形个别配线,集合配线(省配线系列亦可使用)

个别配线形连座 MF☐-A05G/F
.

连座形式 For A05G 系列 For A05F 系列
MFC☐-A05G MFS☐-A05G MFX☐-A05G MFU☐-A05F
共同进气,共同排气, 引导阀集中排气,端口A, B在侧边 共同进气,共同排气, 引导阀集中排气,端口A, B在侧边 共同进气,共同排气, 共同外部引導,引导阀集中排气,端口A, B在侧边 共同进气,共同排气, 引导阀集中排气,端口A, B在本体
口径 P & R 端口 Rc⅛ Rc⅛ Rc⅛ Rc⅛
A & B 端口 M5, C4, C6 Rc⅛ Rc⅛, C4, C6 M5, C4, C6
Y 端口 M5
X 端口 M5
  连数 2~20
安装 直接安装
 搭载电磁阀 A05GS25
A05GD25
A05GD35
A05GE35
A05GO35
A05GS25
A05GD25
A05GD35
A05GE35
A05GO35
A05GS25X
A05GD25X
A05GD35X
A05GE35X
A05GO35X
A05FS25
A05FD25
A05FD35
A05FE35
A05FO35
盲板 A05P-BP A05R-BP



五口引导形电池阀 A12G 系列
引导式操作/软质油封

型号 配管形式 通口数 线圈数 位置数 口径 有效断面积
area
(mm2)
使用压力范围
MPa
(kgf/cm2)
A12GD25 底座配管 5 2位置 Rc1/4 11.1 0.1~0.7
(1~7)
A12GD35 3位置全閉 7.6 0.2~0.7
(2~7)
A12GE35 3位置ABR接续
A12GO35 3位置PAB接续
 14.1

● 定格电压/DC24V
● 配線方法/插入式端子
联座/一体成形个别配线,集合配线(省配线系列亦可使用)
分割形个别配线,集合配线(省配线系列亦可使用)

五口引导形电池阀 A12F 系列
引导式操作/软质油封

型号 配管形式 通口数 线圈数 位置数 口径 有效断面积
area
(mm2)
使用压力范围
MPa
(kgf/cm2)
A12FD25 直接
配管
5 2位置 Rc1/8 8.8 0.1~0.7
(1~7)
A12FD35 3位置全閉 8.5 0.2~0.7
(2~7)
A12FE35 3位置ABR接续
A12FO35 3位置PAB接续
 12

● 定格电压/DC24V
● 配線方法/插入式端子
联座/一体成形个别配线,集合配线(省配线系列亦可使用)
分割形个别配线,集合配线(省配线系列亦可使用)

个别配线形连座 MF☐-A12G/F
.

连座形式 For A12G 系列 For A12F 系列
MFS☐-A12G MFX☐-A12G MFU☐-A12F
共同进气,共同排气, 引导阀集中排气,端口A, B在侧边 共同进气,共同排气, 共同外部引導,引导阀集中排气,端口A, B在侧边 共同进气,共同排气, 引导阀集中排气,端口A, B在本体
口径 P & R 端口 Rc¼ Rc¼ Rc¼
A & B 端口 Rc¼, C6, C8 Rc¼, C6, C8 Rc⅛, C6, C8
Y 端口 M5
X 端口 M5
  连数 2~20
安装 直接安装
 搭载电磁阀 A12GS25
A12GD25
A12GD35
A12GE35
A12GO35
A12GS25X
A12GD25X
A12GD35X
A12GE35X
A12GO35X
A12FS25
A12FD25
A12FD35
A12FE35
A12FO35
盲板 A12P-BP A12R-BP



五口引导形电池阀 A20G 系列
引导式操作/软质油封

型号 配管形式 通口数 线圈数 位置数 口径 有效断面积
area
(mm2)
使用压力范围
MPa
(kgf/cm2)
 A20GD25 底座配管 5  2位置  Rc1/4、
Rc3/8
20.6 0.1~0.7
(1~7)
A20GD35  3位置全閉 15.9 0.2~0.7
(2~7)
A20GE35 3位置ABR接续
A20GO35 3位置PAB接续 20.5

● 定格电压/DC24V
● 配線方法/插入式端子
联座/一体成形个别配线,集合配线(省配线系列亦可使用)
分割形个别配线,集合配线(省配线系列亦可使用)

五口引导形电池阀 A20F 系列
引导式操作/软质油封

型号 配管形式 通口数 线圈数 位置数 口径 有效断面积
area
(mm2)
使用压力范围
MPa
(kgf/cm2)
 A20FD25 直接配管 5 Dobule  2位置  Rc1/4 17.6 0.1~0.7
(1~7)
 A20FD35 3位置全閉 15.8  0.2~0.7
(2~7)
A20FE35 3位置ABR接续
A20FO35   3位置PAB接续  18.1

● 定格电压/DC24V
● 配線方法/插入式端子
联座/一体成形个别配线,集合配线(省配线系列亦可使用)
分割形个别配线,集合配线(省配线系列亦可使用)

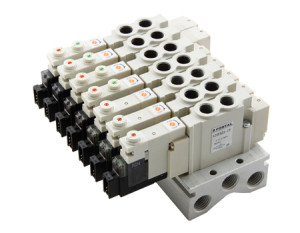

个别配线形连座 MF☐-A20G/F
.

连座形式 For A20G 系列 For A20F 系列
MFS☐-A20G MFX☐-A20G MFU☐-A20F
共同进气,共同排气, 引导阀集中排气,端口A, B在侧边 共同进气,共同排气, 共同外部引導,引导阀集中排气,端口A, B在侧边 共同进气,共同排气, 引导阀集中排气,端口A, B在本体
口径 P & R 端口 Rc¼ Rc¼ Rc¼
A & B端口 Rc¼, C8, C10 Rc¼, C8, C10 Rc¼, C8, C10
Y 端口 M5
X 端口 M5
  连数 2~20
安装 直接安装
 搭载电磁阀 A20GS25
A20GD25
A20GD35
A20GE35
A20GO35
A20GS25X
A20GD25X
A20GD35X
A20GE35X
A20GO35X
A20FS25
A20FD25
A20FD35
A20FE35
A20FO35
盲板 A20P-BP A20R-BP

ADEX 系列 — 00S 系列

三口直动形电池阀 A00S 系列
直接操作

型号 配管形式 通口数 线圈数 位置数 口径 有效断面积
area
(mm2)
使用压力范围
MPa
(kgf/cm2)
A00SC23 底座配管 3 2•NC M3 0.14 0~0.7
(0~7)
 A00SC23J 0.22
 A00SO23 2•NO 0.14 0~0.5
(0~5)
 A00SO23J 0.22

● 定格电压/ AC110(50/60Hz), DC24V
● 配線方法/插入式端子
联座/一体成形个别配线,集合配线(省配线系列亦可使用)
分割形个别配线,集合配线(省配线系列亦可使用)

个别配线形连座 MFS☐-A00S
.

连座形式 MFS☐-A00S
共同进气,共同排气, 通口数s on both sides
口径 端口1, 3 M5
端口 2 N3, M5
  连数 2~10
 安装 直接安装
  搭载电磁阀 A00SO23, A00SO23J, A00SC23, A00SC23J
 盲板 A00S-BP
