2口引导形电池阀 AS 系列
型号 | 切換方式 | 通口数 | 位置数 | 口径 | 有效断面积 (mm2) |
使用压力范围 MPa (kgf/cm2) |
AS2200 | 引导 | 2 | 2位置 | Rc1/4 | 17 | 0.05~0.7 (0.5~7) |
AS2201A | Rc3/8 | 48 | ||||
AS2202 | Rc1/2 | 100 |
● 定格电压/ AC110, 220V (50/60Hz), DC24V
● 配线方法/引线
AS22 Catalog
1 file(s) 573.08 KBAS22 2D CAD
1 file(s) 477.49 KBAS22 3D CAD
1 file(s) 1.73 MB3口直动式提动电磁阀 AS307
体积小,流量大,寿命长
3口直动式提动电磁阀 AS307
直接操作/提动
直接操作/提动
型号 | 切換方式 | 通口数 | 位置数 | 口径 | 有效断面积 (mm2) |
使用压力范围 MPa (kgf/cm2) |
AS307 | 直动 | 3 | 2位置 | Rc1/8 | 4 | 0~0.9(0~9) |
Rc1/4 |
● 定格电压/ AC110, 220V (50/60Hz), DC24V
● 配线方法/引线,DIN端子
AS307 Catalog
1 file(s) 810.49 KBAS307 2D CAD
1 file(s) 545.39 KBAS307 3D CAD
1 file(s) 1.58 MB2/3口直动式电磁阀 SS 系列
2/3口直动式电磁阀 SS22/23 系列
提动
提动
型号 | 切換方式 | 通口数 | 位置数 | 口径 | 有效断面积 (mm2) |
使用压力范围 MPa (kgf/cm2) |
SS2200 | 直动 | 2 | 2位置 | Rc1/4 | 2.1 | 0~0.7 (0~7) |
SS2300 | 3 |
● 定格电压/ AC110, 220V (50/60Hz), DC24V
● 配线方法/引线
SS22/23 Catalog
1 file(s) 10.76 MBSS22/23 2D CAD
1 file(s) 288.16 KBSS22/23 3D CAD
1 file(s) 989.61 KB3口直动式电磁阀 SS 系列

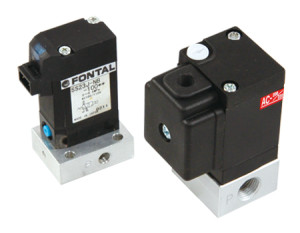

3口直动式电磁阀 SS231
提动
提动
型号 | 切換方式 | 通口数 | 位置数 | 口径 | 有效断面积 (mm2) |
使用压力范围 MPa (kgf/cm2) |
SS23F | 直动 | 3 | 2位置 | M3 | 0.1 | 0~0.7(0~7) |
SS23J | M5 | 0.35 | 0~0.8(0~8) | |||
SS231 | M5,Rc1/8 | 0.6 | 0~1(0~10) |
● 定格电压/ DC24V – SS23F
●AC110, 220V (50/60Hz), DC24V – SS23J
●AC110, 220V (50/60Hz), DC24V – SS231
● 配线方法/引线, 插入式端子 – SS23F, SS23J
● 配线方法/引线、高架端子、低架端子 – SS231
SS231 Catalog
1 file(s) 555.00 KBSS231 2D CAD
1 file(s) 701.08 KBSS231 3D CAD
1 file(s) 1.95 MB个别配线形连座 MF☐-TI/TC
.
.
连座形式 | MF☐-TI1-01 | MF☐-TCI-01 | |
共同进气,个别排气 | 共同進氣, 共同排氣 | ||
口径 | 通口数 1 | Rc⅛ | Rc⅛ |
通口数 3, 5 | — | Rc⅛ | |
通口数 2, 4 | Rc⅛ | Rc⅛ | |
连数 | 2~10 | ||
搭载电磁阀 | SS231-NB | SS231-MF |
MF☐-TI/TC Catalog
1 file(s) 746.51 KBMF☐-TI/TC 2D CAD
1 file(s) 409.66 KBMF☐-TI/TC 3D CAD
