Air Combinaison Unitéés — F.R.L. Unitéé — Type standard
.
Modèle n | la taille de l’orifice | composants | Elément filtrant (μm) |
Gamme de pression réduite MPa(kgf/cm²) |
Option | |
Integral Filtre-régulateur | Air graisseur | |||||
U658-02,03 | Rc1/4,3/8 | B011-02,03 | L606-02,03 | 5 | 0.02~ 0.75 (0.2~7.5) |
support, manomètre, purge automatique, drainmaster, vidange de printemps |
U658-04 | Rc1/2 | B011-04 | L606-04 | |||
U658W- 02,03 | Rc1/4,3/8 | B011-02,03 | L606W-02,03 | |||
U658W-04 | Rc1/2 | B011-04 | L606W-04 | |||
U668-02,03 | Rc1/4,3/8 | B012-02,03 | L606-02,03 | 5 | 0.02~ 0.75 (0.2~7.5) |
support, manomètre, purge automatique, drainmaster, vidange de printemps |
U668-04 | Rc1/2 | B012-04 | L606-04 | |||
U668W- 02,03 | Rc1/4,3/8 | B012-02,03 | L606W-02,03 | |||
U668W-04 | Rc1/2 | B012-04 | L606W-04 |
● W:bol en métal encerclé avec un regard en verre
U658, U668 Catalog
1 file(s) 1,006.65 KBU658, U668 2D CAD
1 file(s) 8.84 MBU658, U668 3D CAD

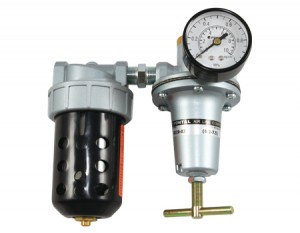

1 file(s) 29.81 MBComposé de filtre à air et le régulateur de pression d’air
Modèle n | la taille de l’orifice | composants | Elément filtrant (μm) |
Gamme de pression réduite MPa (kgf/cm²) |
Option | |
Filtre à air | Air régulateur | |||||
U628-02,03 | Rc1/4,3/8 | F602-02,03 | R119-02,03 | 5 | 0.02~ 0.75 (0.2~7.5) |
support, manomètre, purge automatique, drainmaster, vidange de printemps |
U628-04 | Rc1/2 | F602-04 | R119-04 | |||
U628W-02,03 | Rc1/4,3/8 | F602-02,03 | R119-02,03 | |||
U628W-04 | Rc1/2 | F602-04 | R119-04 | |||
U628W-06, 08 | Rc3/4,1 | F602-06,08 | R119-06,08 |
● W:bol en métal encerclé avec un regard en verre
U628 Catalog
1 file(s) 1.24 MBU628 2D CAD
1 file(s) 6.40 MBU628 3D CAD
1 file(s) 18.40 MBboîtier FRL consistant à integral filtre-régulateur et lubrificateur d’air
Modèle n | la taille de l’orifice | composants | Elément filtrant (μm) |
Gamme de pression réduite MPa (kgf/cm²) |
Option | ||
Filtre à air | Air régulateur | Air graisseur | |||||
C628- 02,03,04 | Rc1/4,3/8, 1/2 | F602- 02,03,04 | R119- 02,03,04 | L606- 02,03,04 | 5 | 0.02~ 0.75 (0.2~7.5) |
support, manomètre, purge automatique, vidange de printemps |
C628W- 02,03,04 | Rc1/4,3/8, 1/2 | F602W- 02,03,04 | R119- 02,03,04 | L606W- 02,03,04 | |||
C628(W)- 06,08 | Rc3/4,1 | F602(W)- 06,08 | R119- 06,08 | L606(W)- 06,08 | |||
C668-04 | Rc1/2 | F602-04 | R011-04 | L606-04 | |||
C668W-04 | Rc1/2 | F602W-04 | R011-04 | L606W-04 |
● W:bol en métal encerclé avec un regard en verre
C628, C668 Catalog
1 file(s) 2.68 MBC628, C668 2D CAD
1 file(s) 10.37 MBC628, C668 3D CAD
1 file(s) 33.74 MBC728 Série: Composé de filtre à air, filtre à boues et le régulateur de pression d’air
Modèle n | la taille de l’orifice | composants | Gamme de pression réduite MPa (kgf/cm²) |
Option | ||
Filtre à air | Sludge filter |
Air régulateur | ||||
C728-02,03 | Rc1/4,3/8 | F602-02,03 | S604-02,03 | R119-02,03 | 0.02~0.75 (0.2~7.5) |
support, manomètre, purge automatique, drainmaster, vidange de printemps |
C728-04 | Rc1/2 | F602-04 | S604-04 | R119-04 | ||
C728W- 02,03 | Rc1/4,3/8 | F602W- 02,03 | S604D- 02,03 | R119-02,03 | ||
C728W-04 | Rc1/2 | F602W-04 | S604D-04 | R119-04 | ||
C728W- 06,08 | Rc3/4,1 | F602W- 06,08 | S604D- 06,08 | R119-06,08 |
● W:bol en métal encerclé avec un regard en verre
● D:bol métallique sans regard
C728/C828 Catalog
1 file(s) 0.00 KBC728 2D CAD
1 file(s) 8.04 MBC728 3D CAD
1 file(s) 22.99 MBModèle n | la taille de l’orifice | composants | Gamme de pression réduite MPa (kgf/cm²) |
Option | ||
Filtre à air | Micro Filtre à brumes | Air régulateur | ||||
C828-02,03 | Rc1/4,3/8 | F602-02,03 | M600-02,03 | R119-02,03 | 0.02~0.75 (0.2~7.5) |
support, manomètre, purge automatique, drainmaster, vidange de printemps |
C828-04 | Rc1/2 | F602-04 | M600-04 | R119-04 | ||
C828W- 02,03 | Rc1/4,3/8 | F602W- 02,03 | M600D- 02,03 | R119-02,03 | ||
C828W-04 | Rc1/2 | F602W-04 | M600D-04 | R119-04 | ||
C828W- 06,08 | Rc3/4,1 | F602W- 06,08 | M600D- 06,08 | R119-06,08 |
● W:bol en métal encerclé avec un regard en verre
● D:bol métallique sans regard
C728/C828 Catalog
1 file(s) 0.00 KBC828 2D CAD
1 file(s) 8.04 MBC828 3D CAD
1 file(s) 22.99 MBA728 Série: Composé de filtre à air, filtre à boues, régulateur de pression d’air et lubrificateur d’air
Modèle n | la taille de l’orifice | composants | Gamme de pression réduite MPa (kgf/cm²) |
Option | |||
Filtre à air | Micro Filtre à brumes | Air régulateur | graisseur | ||||
A728-02,03 | Rc1/4,3/8 | F602-02,03 | S604-02,03 | R119-02,03 | L606-02, 03 | 0.02~0.75 (0.2~7.5) |
support, manomètre, purge automatique, drainmaster, vidange de printemps |
A728-04 | Rc1/2 | F602-04 | S604-04 | R119-04 | L606-04 | ||
A728W- 02,03 | Rc1/4,3/8 | F602W- 02,03 | S604D- 02,03 | R119-02,03 | L606W-02, 03 | ||
A728W-04 | Rc1/2 | F602W-04 | S604D-04 | R119-04 | L606W-04 | ||
A728W- 06,08 | Rc3/4,1 | F602W- 06,08 | S604D- 06,08 | R119-06,08 | L606W-06, 08 |
● W:bol en métal encerclé avec un regard en verre
● D:bol métallique sans regard
A728/A828 Catalog
1 file(s) 1.23 MBA728 2D CAD
1 file(s) 10.02 MBA728 3D CAD
1 file(s) 31.71 MBA828 Série: Composé de filtre à air, micro filtre à brumes, régulateur de pression d’air et lubrificateur d’air
Modèle n | la taille de l’orifice | composants | Gamme de pression réduite MPa (kgf/cm²) |
Option | |||
Filtre à air | Micro Filtre à brumes | Air régulateur | graisseur | ||||
A828-02,03 | Rc1/4,3/8 | F602-02,03 | M600-02,03 | R119-02,03 | L606-02, 03 | 0.02~0.75 (0.2~7.5) |
support, manomètre, purge automatique, drainmaster, vidange de printemps |
A828-04 | Rc1/2 | F602-04 | M600-04 | R119-04 | L606-04 | ||
A828W- 02,03 | Rc1/4,3/8 | F602W- 02,03 | M600D- 02,03 | R119-02,03 | L606W-02, 03 | ||
A828W- 04 | Rc1/2 | F602W- 04 | M600D- 04 | R119-04 | L606-04 | ||
A828W- 06,08 | Rc3/4,1 | F602W- 06,08 | M600D- 06,08 | R119-06,08 | L606W-06, 08 |
● W:bol en métal encerclé avec un regard en verre
● D:bol métallique sans regard
C728/C828 Catalog
1 file(s) 0.00 KBA828 2D CAD
1 file(s) 10.02 MBA828 3D CAD
1 file(s) 31.71 MBsépare et supprime les boues de vidange et produite par le compresseur
Modèle n | la taille de l’orifice | débit maximal recommandé l /min(ANR) |
Elément filtrant (μm) |
Option |
S604(D)-02 | Rc1/4 | 750 | 0.3 | support, purge automatique, vidange de printemps |
S604(D)-03 | Rc3/8 | |||
S604(D)-04 | Rc1/2 | |||
S604DF-02 | Rc1/4 | 1500 | ||
S604DF-03 | Rc3/8 | |||
S604DF-04 | Rc1/2 | |||
S604D-06 | Rc3/4 | 3500 | ||
S604D-08 | Rc1 |
● D:bol métallique sans regard
S604 Catalog
1 file(s) 670.38 KBS604 2D CAD
1 file(s) 3.69 MBS604 3D CAD
1 file(s) 6.36 MBUtilisation pression d’air pilote de fonctionner régulateur, peut également utiliser R364 série de pilote de commande régulateur de longue distance de fonctionnemen
Modèle n | pression d’alimentation maximale MPa(kgf/cm²) |
pression de pilotage MPa(kgf/cm²) |
la taille de l’orifice | pilot la taille de l’orifice |
BR-N-2,3 | 2.1(21) | 1(10) | Rc1/4,3/8 | Rc1/8 |
BR-N-4 | Rc1/2 | Rc1/4 | ||
BR-N-6,8 | Rc3/4,1 | |||
BR-N-10,12 | Rc1¼,1½ |
● pressure Range:0.49MPa(5kgf/cm²)
BR Catalog
1 file(s) 806.71 KBBR 2D CAD
1 file(s) 916.02 KBBR 3D CAD
1 file(s) 2.32 MBfiltre à air capable de supprimer aérosol composé d’huile et d’eau de plus de 1μm
Modèle n | la taille de l’orifice | débit maximal recommandé l /min(ANR) |
Elément filtrant (μm) |
Option |
H604-02,03 | Rc1/4,3/8 | 800 | 1 | support, vidange de printemps |
H604-04 | Rc1/2 | |||
H604D-02,03 | Rc1/4,3/8 | 800 | support, purge automatique, vidange de printemps | |
H604D-04 | Rc1/2 | |||
H604D-06,08 | Rc3/4,1 | 4000 | purge automatique, vidange de printemps |
● D:bol métallique sans regard
H604 Catalog
1 file(s) 940.54 KBH604 2D CAD
1 file(s) 2.98 MBH604 3D CAD
1 file(s) 6.36 MB.
Modèle n | la taille de l’orifice | Gamme de pression réduite MPa(kgf/cm²) |
pression d’alimentation maximale MPa(kgf/cm²) |
Option | |
Bouton de poignée T | Standard knobbouton norme | Rc1/4,3/8,1/2 | 0.02~0.75 (0.2~7.5) |
1.4(14) | support, jauge de pression, bague pour montage panneau |
R011-02, 03,04 | R010-02, 03,04 |
R010, R011 Catalog
1 file(s) 530.03 KBR010, R011 2D CAD
1 file(s) 2.34 MBR010, R011 3D CAD
1 file(s) 6.17 MB
.
Modèle n | la taille de l’orifice | Gamme de pression réduite MPa(kgf/cm²) |
pression d’alimentation maximale MPa(kgf/cm²) |
Option | |
l’allégement de la pression | décompression non | ||||
R119-02,03 | R118-02,03 | Rc1/4,3/8 | 0.02~0.75 (0.2~7.5) |
2.1 (21) |
support, manomètre |
R119-04 | R118-04 | Rc1/2 | |||
R119-06,08 | R118-06,08 | Rc3/4,1 | |||
R119-10,12 | R118-10,12 | Rc1¼,1½ | |||
R119-16 | R118-16 | Rc2 | 0.03~0.75 (0.3~7.5) |
manomètre | |
R119L-02,03 | R118L-02,03 | Rc1/4,3/8 | 0.01~0.4 (0.1~4) |
support, manomètre | |
R119L-04 | R118L-04 | Rc1/2 | |||
R119H-02,03 | R118H-02,03 | Rc1/4,3/8 | 0.05~1.6 (0.5~16) |
||
R119H-04 | R118H-04 | Rc1/2 | |||
R119H-06,08 | R118H-06,08 | Rc3/4,1 | |||
R119H-10,12 | R118H-10,12 | Rc1¼,1½ |
● R119 (L.H) 02, 03, 04: panel mounting available
R119 Catalog
1 file(s) 1.11 MBR119 2D CAD
1 file(s) 4.27 MBR119 3D CAD
1 file(s) 7.86 MBsépare et supprime l’eau et la poussière dans l’air comprimé
Modèle n | la taille de l’orifice | capacité de bol (cm3) |
Elément filtrant (μm) |
Option |
F602-02,03 | Rc1/4,3/8 | 148 | 5 | support, purge automatique, drainmaster, vidange de printemps |
F602-04 | Rc1/2 | 237 | ||
F602W-02,03 | Rc1/4,3/8 | 148 | support, purge automatique, vidange de printemps | |
F602W-04 | Rc1/2 | 237 | ||
F602W-06,08 | Rc3/4,1 | 474 | purge automatique, vidange de printemps |
● W:bol en métal encerclé avec un regard en verre
F602 Catalog
1 file(s) 1.06 MBF602 2D CAD
1 file(s) 3.00 MBF602 3D CAD
1 file(s) 6.81 MBhaute performance filtre à air capable de supprimer plus de 99,99998 % des aérosols composé d’eau et d’huile de plus de 0,01 μm
Modèle n | la taille de l’orifice | débit maximal recommandé l /min(ANR) |
Elément filtrant (μm) |
élimination de brouillard d’huile (%) |
Option |
M600-02,03 | Rc1/4,3/8 | 283 | 0.01 | 99.99998 | purge automatique |
M600(DF)- 02,03,04 | Rc1/4,3/8,1/2 | 566 | |||
M600D-06,08 | Rc3/4,1 | 1415 |
● D:bol métallique sans regard
M600 Catalog
1 file(s) 668.71 KBM600 2D CAD
1 file(s) 3.69 MBM600 3D CAD
1 file(s) 6.36 MB.
Modèle n | la taille de l’orifice | capacité de bol (cm3) |
pression d’alimentation maximale MPa(kgf/cm²) |
L606-02,03 | Rc1/4,3/8 | 148 | 1(10) |
L606-04 | Rc1/2 | 237 | |
L606W-02,03 | Rc1/4,3/8 | 474 | |
L606W-04 | Rc1/2 | 237 | |
L606W-06,08 | Rc3/4,1 | 474 |
● W:bol en métal encerclé avec un regard en verre
L606 Catalog
1 file(s) 1.02 MBL606 2D CAD
1 file(s) 3.56 MBL606 3D CAD
1 file(s) 8.08 MB.
Modèle n | la taille de l’orifice | Elément filtrant (μm) |
capacité de bol (cm3) |
Gamme de pression réduite MPa(kgf/cm²) |
Option |
B012W- 02,03,04 | Rc1/4,3/8,1/2 | 5 | 200 | 0.02~0.75 (0.2~7.5) |
support, manomètre |
B011W- 02,03,04 |
● W:bol en métal encerclé avec un regard en verre
B011, B012 Catalog
1 file(s) 803.59 KBB011, B012 2D CAD
1 file(s) 2.19 MBB011, B012 3D CAD
