Équipement Supplémentaire — Contrôle vitesse de mixte Caractéristiques:
・Le type universel est conçu pour faire tourner le raccord coudé et le bouton librement, de manière à ce que la direction du tube peut être réglé librement
・Polyuréthane et tubes en nylon peut être utilisée
・La vis est enduit d’un produit d’étanchéité, il est inutile d’utiliser une bande adhésive d’étanchéité
・Performances durables
・aucune fuite, aucune se détache, détachement facile
・Superior caractéristiques d’écoulement
・différents matériaux de tube applicable
・mécanisme pivotant
・de la vitesse de la machine directement
・montage Direct, gain de temps et économies de coûts
pour le nylon et polyuréthane
produit d’étanchéité pour tubes est couché sur la partie filetée, éliminant le besoin pour l’étanchéité appuyez sur
Modèle n | taille de vis | Numéro du tube applicable | Plage de pression MPa(kgf/cm²) |
type universel | |||

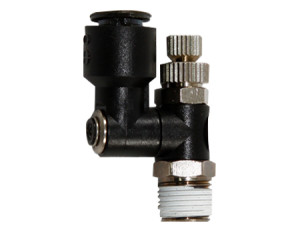

MB4R-M3 | M3 | 100U04 100P04 |
0.7 (7) |
MB4R-M5 | M5 | ||
MB4R-01 | R1/8 | ||
MB6R-M5 | M5 | 100U06 100P06 |
|
MB6R-01 | R1/8 |
● Compteur de type et de l’appareil de mesure de type
MB☐R Catalog
1 file(s) 1.24 MBMB☐R 2D CAD
1 file(s) 972.66 KBMB☐R 3D CAD
1 file(s) 2.70 MBpour le nylon et polyuréthane
produit d’étanchéité pour tubes est couché sur la partie filetée, éliminant le besoin pour l’étanchéité appuyez sur
Modèle n | taille de vis | Numéro du tube applicable | Plage de pression MPa(kgf/cm²) |
type universel | |||
B6R-M5SC | M5 | 100U06 100P06 |
0.7 (7) |
B6R-01SC | R1/8 | ||
B6R-02SC | R1/4 | ||
B8R-01SC | R1/8 | 100U08 100P08 |
|
B8R-02SC | R1/4 | ||
B8R-03SC | R3/8 | ||
B10R-02SC | R1/4 | 100U10 100P10 |
|
B10R-03SC | R3/8 | ||
B10R-04SC | R1/2 | ||
B12R-03SC | R3/8 | 100U12 100P12 |
|
B12R-04SC | R1/2 |
● Compteur de type et de l’appareil de mesure de type
B☐R Catalog
1 file(s) 1.24 MBB☐R 2D CAD
1 file(s) 2.84 MBB☐R 3D CAD
1 file(s) 8.54 MBpour le nylon et polyuréthane
produit d’étanchéité pour tubes est couché sur la partie filetée, éliminant le besoin pour l’étanchéité appuyez sur
Modèle n | taille de vis | Numéro du tube applicable | Plage de pression MPa(kgf/cm²) |
Type de coude | |||
M4R-M3 | M3 | 100U04 100P04 |
0.7 (7) |
M4R-M5 | M5 | ||
M4R-01 | R1/8 | ||
M6R-M5 | M5 | 100U06 100P06 |
|
M6R-01 | R1/8 |
● Compteur de type et de l’appareil de mesure de type
M☐R Catalog
1 file(s) 1.24 MBM☐R 2D CAD
1 file(s) 868.14 KBM☐R 3D CAD
1 file(s) 2.54 MBpour le nylon et polyuréthane
produit d’étanchéité pour tubes est couché sur la partie filetée, éliminant le besoin pour l’étanchéité appuyez sur
Modèle n | taille de vis | Numéro du tube applicable | Plage de pression MPa(kgf/cm²) |
Type de coude | |||
6R-M5SC | M5 | 100U06 100P06 |
0.7 (7) |
6R-01SC | R1/8 | ||
6R-02SC | R1/4 | ||
8R-01SC | R1/8 | 100U08 100P08 |
|
8R-02SC | R1/4 | ||
8R-03SC | R3/8 | ||
10R-02SC | R1/4 | 100U10 100P10 |
|
10R-03SC | R3/8 | ||
10R-04SC | R1/2 | ||
12R-03SC | R3/8 | 100U12 100P12 |
|
12R-04SC | R1/2 |
● Compteur de type et de l’appareil de mesure de type
☐R Catalog
1 file(s) 1.24 MB☐R 2D CAD
1 file(s) 3.20 MB☐R 3D CAD
1 file(s) 8.15 MBproduits relatifs:
