三点组合 — F.R.L. 系列 — 标准型系列

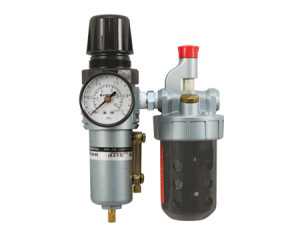

B.L. 系列/U658, U668 系列
.
.
型号 | 口径 | 构成机器 | 滤过度 (μm) |
二次压调整范围 MPa(kgf/cm²) |
附属品 | |
调整过滤器 | 给油器 | |||||
U658-02,03 | Rc1/4,3/8 | B011-02,03 | L606-02,03 | 5 | 0.02~ 0.75 (0.2~7.5) |
固定架 压力计 自动排水 差压泄水 弹簧泄水 |
U658-04 | Rc1/2 | B011-04 | L606-04 | |||
U658W- 02,03 | Rc1/4,3/8 | B011-02,03 | L606W-02,03 | |||
U658W-04 | Rc1/2 | B011-04 | L606W-04 | |||
U668-02,03 | Rc1/4,3/8 | B012-02,03 | L606-02,03 | 5 | 0.02~ 0.75 (0.2~7.5) |
固定架 压力计 自动排水 差压泄水 弹簧泄水 |
U668-04 | Rc1/2 | B012-04 | L606-04 | |||
U668W- 02,03 | Rc1/4,3/8 | B012-02,03 | L606W-02,03 | |||
U668W-04 | Rc1/2 | B012-04 | L606W-04 |
● W:附刻度之铁壳杯
U658, U668 Catalog
1 file(s) 29.81 MBU658, U668 2D CAD
1 file(s) 8.84 MBU658, U668 3D CAD
1 file(s) 29.81 MBF.R. 系列/U628 系列
过滤调压之2点组合
过滤调压之2点组合
型号 | 口径 | 构成机器 | 滤过度 (μm) |
二次压调整范围 MPa (kgf/cm²) |
附属品 | |
空气过滤器 | 空气调压阀 | |||||
U628-02,03 | Rc1/4,3/8 | F602-02,03 | R119-02,03 | 5 | 0.02~ 0.75 (0.2~7.5) |
固定架 压力计 自动排水 弹簧泄水 |
U628-04 | Rc1/2 | F602-04 | R119-04 | |||
U628W-02,03 | Rc1/4,3/8 | F602W-02,03 | R119-02, 03 | |||
U628W-04 | Rc1/2 | F602W-04 | R119-04 | |||
U628W-06, 08 | Rc3/4,1 | F602W-06,08 | R119-06, 08 |
● W:附刻度之铁壳杯
U628 Catalog
1 file(s) 10.76 MBU628 2D CAD
1 file(s) 6.40 MBU628 3D CAD
1 file(s) 18.40 MBF.R.L. 系列/C628, C668 系列
过滤调压给油的标准3点组合
过滤调压给油的标准3点组合
型号 | 口径 | 构成机器 | 滤过度 (μm) |
二次压调整范围 MPa (kgf/cm²) |
附属品 | ||
空气过滤器 | 空气调压阀 | 给油器 | |||||
C628- 02,03,04 | Rc1/4,3/8, 1/2 | F602- 02,03,04 | R119- 02,03,04 | L606- 02,03,04 | 5 | 0.02~ 0.75 (0.2~7.5) |
固定架 压力计 自动排水 弹簧泄水 |
C628W- 02,03,04 | Rc1/4,3/8, 1/2 | F602W- 02,03,04 | R119- 02,03,04 | L606W- 02,03,04 | |||
C628(W)- 06,08 | Rc3/4,1 | F602(W)- 06,08 | R119- 06,08 | L606(W)- 06,08 | |||
C668-04 | Rc1/2 | F602-04 | R011-04 | L606-04 | |||
C668W-04 | Rc1/2 | F602W-04 | R011-04 | L606W-04 |
● W:附刻度之铁壳杯
C628, C668 Catalog
1 file(s) 10.76 MBC628, C668 2D CAD
1 file(s) 10.37 MBC628, C668 3D CAD

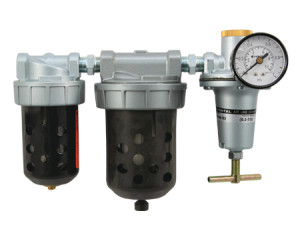

1 file(s) 33.74 MBF.S.R. 系列 C728 系列 /F.M.R. 系列 C828 系列
C728 系列:过滤器,劣化油过滤器,调压阀的3点组合
C728 系列:过滤器,劣化油过滤器,调压阀的3点组合
型号 | 口径 | 构成机器 | 二次压调整范围 MPa (kgf/cm²) |
附属品 | ||
空气过滤器 | 劣化油过滤器 | 空气调压阀 | ||||
C728-02,03 | Rc1/4,3/8 | F602-02,03 | S604-02,03 | R119-02,03 | 0.02~0.75 (0.2~7.5) |
固定架 压力计 自动排水 差压泄水 弹簧泄水 |
C728-04 | Rc1/2 | F602-04 | S604-04 | R119-04 | ||
C728W- 02,03 | Rc1/4,3/8 | F602W- 02,03 | S604D- 02,03 | R119-02,03 | ||
C728W-04 | Rc1/2 | F602W-04 | S604D-04 | R119-04 | ||
C728W- 06,08 | Rc3/4,1 | F602W- 06,08 | S604D- 06,08 | R119-06,08 |
● W:附刻度之铁壳杯
● D:不附刻度之铁壳杯
C728/C828 Catalog
1 file(s) 10.76 MBC728 2D CAD
1 file(s) 8.04 MBC728 3D CAD
1 file(s) 22.99 MBC828 系列:过滤器,劣化油过滤器,调压阀的3点组合
型号 | 口径 | 构成机器 | 二次压调整范围 MPa (kgf/cm²) |
附属品 | ||
空气过滤器 | 油雾分离器 | 空气调压阀 | ||||
C828-02,03 | Rc1/4,3/8 | F602-02,03 | M600-02,03 | R119-02,03 | 0.02~0.75 (0.2~7.5) |
固定架 压力计 自动排水 差压泄水 弹簧泄水 |
C828-04 | Rc1/2 | F602-04 | M600-04 | R119-04 | ||
C828W- 02,03 | Rc1/4,3/8 | F602W- 02,03 | M600D- 02,03 | R119-02,03 | ||
C828W-04 | Rc1/2 | F602W-04 | M600D-04 | R119-04 | ||
C828W- 06,08 | Rc3/4,1 | F602W- 06,08 | M600D- 06,08 | R119-06,08 |
● W:附刻度之铁壳杯
● D:不附刻度之铁壳杯
C728/C828 Catalog
1 file(s) 10.76 MBC828 2D CAD
1 file(s) 8.04 MBC828 3D CAD
1 file(s) 22.99 MBF.S.R.L. 系列 A728 系列 / F.M.R.L. 系列 A828 系列
A728 系列:过滤器,劣化油过滤器,调压,给油器的4点组合
A728 系列:过滤器,劣化油过滤器,调压,给油器的4点组合
型号 | 口径 | 构成机器 | 二次压调整范围 MPa (kgf/cm²) |
附属品 | |||
空气过滤器 | 劣化油过滤器 | 空气调压阀 | 给油器 | ||||
A728-02,03 | Rc1/4,3/8 | F602-02,03 | S604-02,03 | R119-02,03 | L606-02, 03 | 0.02~0.75 (0.2~7.5) |
固定架 压力计 自动排水 差压泄水 弹簧泄水 |
A728-04 | Rc1/2 | F602-04 | S604-04 | R119-04 | L606-04 | ||
A728W- 02,03 | Rc1/4,3/8 | F602W- 02,03 | S604D- 02,03 | R119-02,03 | L606W-02, 03 | ||
A728W-04 | Rc1/2 | F602W-04 | S604D-04 | R119-04 | L606W-04 | ||
A728W- 06,08 | Rc3/4,1 | F602W- 06,08 | S604D- 06,08 | R119-06,08 | L606W-06, 08 |
● W:附刻度之铁壳杯
● D:不附刻度之铁壳杯
A728/A828 Catalog
1 file(s) 10.76 MBA728 2D CAD
1 file(s) 10.02 MBA728 3D CAD
1 file(s) 31.71 MBA828 系列:过滤器,油雾分离器,调压阀,给油器的4点组合
型号 | 口径 | 构成机器 | 二次压调整范围 MPa (kgf/cm²) |
附属品 | |||
空气过滤器 | 油雾分离器 | 空气调压阀 | 给油器 | ||||
A828-02,03 | Rc1/4,3/8 | F602-02,03 | M600-02,03 | R119-02,03 | L606-02, 03 | 0.02~0.75 (0.2~7.5) |
固定架 压力计 自动排水 差压泄水 弹簧泄水 |
A828-04 | Rc1/2 | F602-04 | M600-04 | R119-04 | L606-04 | ||
A828W- 02,03 | Rc1/4,3/8 | F602W- 02,03 | M600D- 02,03 | R119-02,03 | L606W-02, 03 | ||
A828W- 04 | Rc1/2 | F602W- 04 | M600D- 04 | R119-04 | L606-04 | ||
A828W- 06,08 | Rc3/4,1 | F602W- 06,08 | M600D- 06,08 | R119-06,08 | L606W-06, 08 |
● W:附刻度之铁壳杯
● D:不附刻度之铁壳杯
C728/C828 Catalog
1 file(s) 10.76 MBA828 2D CAD
1 file(s) 10.02 MBA828 3D CAD

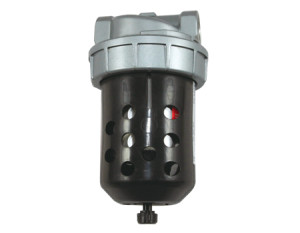

1 file(s) 31.71 MB劣化油过滤器 S604 系列
有效分离去除空气压缩机之油,杂质与沉淀物
有效分离去除空气压缩机之油,杂质与沉淀物
型号 | 口径 | 最大流量 l /min(ANR) |
滤过度 (μm) |
附属品 |
S604(D)-02 | Rc1/4 | 750 | 0.3 | 固定架 自动排水 弹簧泄水 |
S604(D)-03 | Rc3/8 | |||
S604(D)-04 | Rc1/2 | |||
S604DF-02 | Rc1/4 | 1500 | ||
S604DF-03 | Rc3/8 | |||
S604DF-04 | Rc1/2 | |||
S604D-06 | Rc3/4 | 3500 | ||
S604D-08 | Rc1 |
● D:不附刻度之铁壳杯
S604 Catalog
1 file(s) 10.76 MBS604 2D CAD
1 file(s) 3.69 MBS604 3D CAD

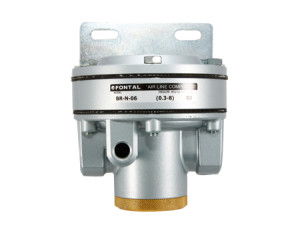

1 file(s) 6.36 MB引导式调压阀 BR 系列
使用引导空压来操作调节器,也可使用R364系列控制引导式调压阀作为长距操作
使用引导空压来操作调节器,也可使用R364系列控制引导式调压阀作为长距操作
型号 | 最高使用压力 MPa(kgf/cm²) |
使用压力 MPa(kgf/cm²) |
口径 | 引导式口径 |
BR-N-2,3 | 2.1(21) | 1(10) | Rc1/4,3/8 | Rc1/8 |
BR-N-4 | Rc1/2 | Rc1/4 | ||
BR-N-6,8 | Rc3/4,1 | |||
BR-N-10,12 | Rc1¼,1½ |
● 压力范围:0.49MPa(5kgf/cm²)
BR Catalog
1 file(s) 1.80 MBBR 2D CAD
1 file(s) 916.02 KBBR 3D CAD

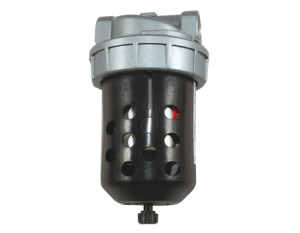

1 file(s) 2.32 MB油雾分离器 H604 系列
能够除去超过1μm的由水和油组成的烟雾
能够除去超过1μm的由水和油组成的烟雾
型号 | 口径 | 最大流量 l /min(ANR) |
滤过度 (μm) |
附属品 |
H604-02,03 | Rc1/4,3/8 | 800 | 1 | 固定架 弹簧泄水 |
H604-04 | Rc1/2 | |||
H604D-02,03 | Rc1/4,3/8 | 800 | 固定架 自动排水 弹簧泄水 |
|
H604D-04 | Rc1/2 | |||
H604D-06,08 | Rc3/4,1 | 4000 | 自动排水 弹簧泄水 |
● D:不附刻度之铁壳杯
H604 Catalog
1 file(s) 6.36 MBH604 2D CAD
1 file(s) 2.98 MBH604 3D CAD
1 file(s) 6.36 MB空气调压阀 R010, R011 系列
.
.
型号 | 口径 | 二次压调整范围 MPa(kgf/cm²) |
最高使用压力 MPa(kgf/cm²) |
附属品 | |
T 型旋转头 | 塑胶旋转头 | Rc1/4,3/8,1/2 | 0.02~0.75 (0.2~7.5) |
1.4(14) | 固定架 压力计 固定螺母 |
R011-02, 03,04 | R010-02, 03,04 |
R010, R011 Catalog
1 file(s) 10.76 MBR010, R011 2D CAD
1 file(s) 2.34 MBR010, R011 3D CAD
1 file(s) 6.17 MB

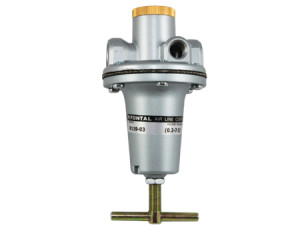

空气调压阀 R119 系列
.
.
型号 | 口径 | 二次压调整范围 MPa(kgf/cm²) |
最高使用压力 MPa(kgf/cm²) |
附属品 | |
有泄压 | 无泄压 | ||||
R119-02,03 | R118-02,03 | Rc1/4,3/8 | 0.02~0.75 (0.2~7.5) |
2.1 (21) |
固定架 压力计 |
R119-04 | R118-04 | Rc1/2 | |||
R119-06,08 | R118-06,08 | Rc3/4,1 | |||
R119-10,12 | R118-10,12 | Rc1¼,1½ | |||
R119-16 | R118-16 | Rc2 | 0.03~0.75 (0.3~7.5) |
压力计 | |
R119L-02,03 | R118L-02,03 | Rc1/4,3/8 | 0.01~0.4 (0.1~4) |
固定架 压力计 |
|
R119L-04 | R118L-04 | Rc1/2 | |||
R119H-02,03 | R118H-02,03 | Rc1/4,3/8 | 0.05~1.6 (0.5~16) |
||
R119H-04 | R118H-04 | Rc1/2 | |||
R119H-06,08 | R118H-06,08 | Rc3/4,1 | |||
R119H-10,12 | R118H-10,12 | Rc1¼,1½ |
● R119 (L.H) 02, 03, 04: 有盘面形式
R119 Catalog
1 file(s) 10.76 MBR119 2D CAD
1 file(s) 4.27 MBR119 3D CAD
1 file(s) 7.86 MB空气过滤器 F602 系列
分离并除去压缩空气中的水和灰尘
分离并除去压缩空气中的水和灰尘
型号 | 口径 | 杯容量 (cm3) |
滤过度 (μm) |
附属品 |
F602-02,03 | Rc1/4,3/8 | 148 | 5 | 固定架 自动排水 差压泄水 弹簧泄水 |
F602-04 | Rc1/2 | 237 | ||
F602W-02,03 | Rc1/4,3/8 | 148 | 固定架 自动排水 弹簧泄水 |
|
F602W-04 | Rc1/2 | 237 | ||
F602W-06,08 | Rc3/4,1 | 474 | 差压泄水 弹簧泄水 |
● W:附刻度之铁壳杯
F602 Catalog
1 file(s) 2.03 MBF602 2D CAD
1 file(s) 3.00 MBF602 3D CAD

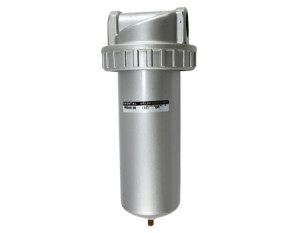

1 file(s) 6.81 MB精密油雾分离器 M600 系列
高性能空气过滤器能够除去超过99.99998%油水组成0.01μm的烟雾
高性能空气过滤器能够除去超过99.99998%油水组成0.01μm的烟雾
型号 | 口径 | 最大流量 l /min(ANR) |
滤过度 (μm) |
油雾分离器 (%) |
附属品 |
M600-02,03 | Rc1/4,3/8 | 283 | 0.01 | 99.99998 | 自动排水 |
M600(DF)- 02,03,04 | Rc1/4,3/8,1/2 | 566 | |||
M600D-06,08 | Rc3/4,1 | 1415 |
● D:不附刻度之铁壳杯
M600 Catalog
1 file(s) 1.13 MBM600 2D CAD
1 file(s) 3.69 MBM600 3D CAD

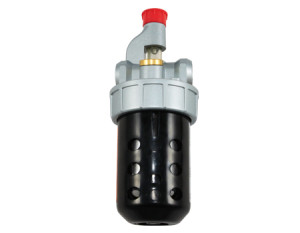

1 file(s) 6.36 MB给油器 L606 系列
.
.
型号 | 口径 | 杯容量 (cm3) |
最高使用压力 MPa(kgf/cm²) |
L606-02,03 | Rc1/4,3/8 | 148 | 1(10) |
L606-04 | Rc1/2 | 237 | |
L606W-02,03 | Rc1/4,3/8 | 474 | |
L606W-04 | Rc1/2 | 237 | |
L606W-06,08 | Rc3/4,1 | 474 |
● W:附刻度之铁壳杯
L606 Catalog
1 file(s) 10.76 MBL606 2D CAD
1 file(s) 3.56 MBL606 3D CAD
1 file(s) 8.08 MB调压过滤器 B011, B012 系列
.
.
型号 | 口径 | 滤过度 (μm) |
杯容量 (cm3) |
二次压调整范围 MPa(kgf/cm²) |
附属品 |
B012W- 02,03,04 | Rc1/4,3/8,1/2 | 5 | 200 | 0.02~0.75 (0.2~7.5) |
固定架 压力计 |
B011W- 02,03,04 |
● W:附刻度之铁壳杯
B011, B012 Catalog
1 file(s) 1.45 MBB011, B012 2D CAD
1 file(s) 2.19 MBB011, B012 3D CAD
1 file(s) 6.01 MB
