3/5口直动式电磁阀 A 系列特色:
主阀部份为精密铁心油封,为耐用性高的电磁阀,也可用于真空的情形。
3/5口直动式电磁阀 A06 系列
直动型/铁质油封/联座型
型号 | 通口数 | 线圈数 | 位置数 | 口径 | 有效断面积 (mm2) |
使用压力范围 MPa (kgf/cm2) |
AS2306 | 3 | 单 | 2位置 | Rc1/8,1/4 | 9 | 0~1 (0~10) |
AS2406 | 5 | 10 | ||||
AD2406 | 双 | |||||
AD3406 | 3位置全闭型 | 9 | ||||
ADE3406 | 3位置ABR接续 |
● 定格电压/ AC110, 220V (50/60Hz)
● 配线方式/引线
A06 Catalog
1 file(s) 10.76 MBA06 2D CAD
1 file(s) 1.13 MBA06 3D CAD
1 file(s) 2.90 MB3/5口直动式电磁阀 A08 系列
直动型/铁质油封/联座型
型号 | 通口数 | 线圈数 | 位置数 | 口径 | 有效断面积 (mm2) |
使用压力范围 MPa (kgf/cm2) |
AS2308 | 3 | 单 | 2位置 | Rc1/4,3/8 | 22 | 0~1 (0~10) |
AS2408 | 5 | 30 | ||||
AD2408 | 双 | |||||
AD3408 | 3位置全闭型 | 25 | ||||
ADE3408 | 3位置ABR接续 |
● 定格电压/ AC110, 220V (50/60Hz)
● 配线方式/端子
A08 Catalog
1 file(s) 10.76 MBA08 2D CAD
1 file(s) 1.89 MBA08 3D CAD
1 file(s) 3.94 MB3/5口直动式电磁阀 A10 系列
直动型/铁质油封/联座型
型号 | 通口数 | 线圈数 | 位置数 | 口径 | 有效断面积 (mm2) |
使用压力范围 MPa (kgf/cm2) |
AS2310 | 3 | 单 | 2位置 | Rc3/8, 1/2 |
38 | 0~1 (0~10) |
AS2410 | 5 | 50 | ||||
AD2410 | 双 | |||||
AD3410 | 3位置全闭型 | |||||
ADE3410 | 3位置ABR接续 |
● 定格电压/ AC110, 220V (50/60Hz)
● 配线方式/端子
A10 Catalog
1 file(s) 10.76 MBA10 2D CAD
1 file(s) 1.74 MBA10 3D CAD
1 file(s) 5.36 MB3/5口直动式电磁阀 A15 系列
直动型/铁质油封/联座型
直动型/铁质油封/联座型
型号 | 通口数 | 线圈数 | 位置数 | 口径 | 有效断面积 (mm2) |
使用压力范围 MPa (kgf/cm2) |
AS2315 | 3 | 单 | 2位置 | Rc1/2,3/4 | 80 | 0~1 (0~10) |
AS2415 | 5 | 75 | ||||
AD2415 | 双 | |||||
AD3415 | 3位置全闭型 | |||||
ADE3415 | 3位置ABR接续 |
● 定格电压/ AC110, 220V (50/60Hz)
● 配线方式/端子
A15 Catalog
1 file(s) 10.76 MBA15 2D CAD
1 file(s) 1.69 MBA15 3D CAD
1 file(s) 5.45 MB3/5口直动式电磁阀 A25 系列
直动型/铁质油封/联座型
直动型/铁质油封/联座型
型号 | 通口数 | 线圈数 | 位置数 | 口径 | 有效断面积 (mm2) |
使用压力范围 MPa (kgf/cm2) |
AS2325 | 3 | 单 | 2位置 | Rc1 | 190 | 0~1 (0~10) |
AS2425 | 5 | Rc3/4,1,1¼ | 180 | |||
AD2425 | 双 | |||||
AD3425 | 3位置全闭型 | |||||
ADE3425 | 3位置ABR接续 |
● 定格电压/ AC110, 220V (50/60Hz)
● 配线方式/端子
A25 Catalog
1 file(s) 10.76 MBA25 2D CAD
1 file(s) 2.28 MBA25 3D CAD

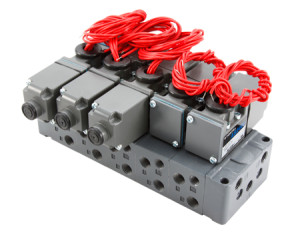

1 file(s) 6.65 MB个别配线形连座 MF☐-C
.
.
连座形式 | MF☐-CC06 | MF☐-CC08 | MF☐-CC10 | MF☐-CC15 | MF☐-CC25 | |
共同进气,共同排气 | 共同进气,共同排气 | 共同进气,共同排气 | 共同进气,共同排气 | 共同进气,共同排气 | ||
口径 | 端口1 | Rc¼ | Rc⅜ | Rc½ | Rc¾ | Rc1 |
端口3, 5 | Rc¼ | Rc⅜ | Rc½ | Rc¾ | Rc1 | |
端口2, 4 | Rc⅛ | Rc⅜ | Rc½ | Rc½ | Rc1 | |
连数 | 2~20 | |||||
搭载电磁阀 | AS2406-NB AD2406-NB AD3406-NB ADE3406-NB |
AS2408-NB AD2408-NB AD3408-NB ADE3408-NB |
AS2410-NB AD2410-NB AD3410-NB ADE3410-NB |
AS2415-NB AD2415-NB AD3415-NB ADE3415-NB |
AS2425-NB AD2425-NB AD3425-NB ADE3425-NB |
|
盲板 | CC06~BP | CC08~BP | CC10~BP | CC15~BP | CC25~BP |
连座形式 | MF☐-CI06 | MF☐-CI08 | MF☐-CI10 | MF☐-CI15 | MF☐-CI25 | |
共同进气,个别排气 | 共同进气,个别排气 | 共同进气,个别排气 | 共同进气,个别排气 | 共同进气,个别排气 | ||
口径 | 端口1 | Rc¼ | Rc⅜ | Rc½ | Rc¾ | Rc1 |
端口3, 5 | Rc⅛ | Rc¼, ⅜ | Rc⅜, ½ | Rc½ | Rc1 | |
端口2, 4 | Rc⅛, ¼ | Rc¼, ⅜ | Rc⅜, ½ | Rc½ | Rc1 | |
连数 | 2~20 | |||||
搭载电磁阀 | AS2406-NB AD2406-NB AD3406-NB ADE3406-NB |
AS2408-NB AD2408-NB AD3408-NB ADE3408-NB |
AS2410-NB AD2410-NB AD3410-NB ADE3410-NB |
AS2415-NB AD2415-NB AD3415-NB ADE3415-NB |
AS2425-NB AD2425-NB AD3425-NB ADE3425-NB |
|
盲板 | CC06~BP | CC08~BP | CC10~BP | CC15~BP | CC25~BP |
A-MF☐-C Catalog
1 file(s) 10.76 MBA-MF☐-C 2D CAD
1 file(s) 4.29 MBA-MF☐-C 3D CAD
