Dedo 2 pinza — Pinza paralela de 2 dedo
Pinza paralela de 2 dedo Serie FCH90
Esta pinza está en miniatura y peso ligero con largo recorrido. Se trata de baja altura pero funcionando sin problemas incluso cuando los archivos adjuntos son fijos.
Esta pinza está en miniatura y peso ligero con largo recorrido. Se trata de baja altura pero funcionando sin problemas incluso cuando los archivos adjuntos son fijos.
Modelo No | FCH-91 | FCH-92 | FCH-93 |
medios de trabajo | Filtered air | ||
presión de accionamiento | 3 at 7 bar | ||
Temperatura ambiente 0C | 5 at 60 | ||
lubricación | Normally not required. (But if necessary, use 1st sort of turbine oil equivalent of ISO VG32) | ||
precisión de repetición | valor inicial: +- 0.1 mm, A los 2 millones de ciclos: +- 0.2 mm | ||
vida | 2 millones de ciclos con la condición de que la carga se aplica de manera uniforme para cada dedo | ||
Diámetro del cilindro (mm) | 6 | 10 | 15 |
accidente cerebrovascular (mm) | 10 | 15 | 20 |
Volumen de escape (cc) | 0.16 | 0.63 | 1.9 |
Ciclo de Max por minuto | 90 | ||
El movimiento del dedo | Double actuando | ||
Fuerza de agarre Cierre, Apertura | 18(P-0.18N) | 64(P-0.18N) | 110(P-0.06N) |
peso | 45 g | 120 g | 280 g |
Longitud máxima del apego del extremo del dedo (cm) | 1.6 | 2.5 | 5 |
El peso máximo de un archivo adjunto | 15 g | 30 g | 55 g |
FCH90 Catalog
1 file(s) 10.76 MBFCH90 2D CAD
1 file(s) 54.52 KBFCH90 3D CAD
1 file(s) 133.45 KB
Pinza paralela de 2 dedo Serie FCHZ
Diseño Unibody con guía de precisión lineal. Rigidez Hhigh, de alta precisión
Diseño Unibody con guía de precisión lineal. Rigidez Hhigh, de alta precisión
Modelo No | FCHZ-10 | FCHZ-16 | FCHZ-20 | FCHZ-25 | FCHZ-32 | FCHZ-40 |
el tamaño del agujero (mm) | 10 | 16 | 20 | 25 | 32 | 40 |
medios de trabajo | Aire | |||||
actuando | doble acción | |||||
presión de accionamiento kgf/cm²(kpa) |
2~7(200~700) | 1~7(100~700) | ||||
Temperatura ambiente 0C | -10~60 | |||||
Ciclo máximo por minuto | 180 | 60 | ||||
Aferrarse abierto, cerca de precisión (mm) | ±0.01 | ±0.02 | ||||
lubricación | no requerido |
FCHZ Catalog
1 file(s) 10.76 MBFCHZ 2D CAD
1 file(s) 410.27 KBFCHZ 3D CAD
1 file(s) 829.17 KB
Pinza paralela de 2 dedo Serie FCHL
la conception d’étanchéité spéciale, longue durée de vie
la conception d’étanchéité spéciale, longue durée de vie
Modelo No | FCHL-20 | FCHL-32 |
el tamaño del agujero (mm) | 20 | 32 |
medios de trabajo | Air | |
actuando | Double actuando | |
presión de accionamiento kgf/cm²(kpa) |
2~7(200~700) | |
Temperatura ambiente 0C | 5~60 | |
soportar la presión kgf/cm²(kpa) |
10(1000) | |
Momento agarre Teórica (M) kgf-cm / closed side |
3 | 10 |
Longitud máxima de la unión del extremo del dedo (mm) | 50 | 70 |
Apertura y cierre de carrera (mm) |
14 | 16 |
tamaño del puerto | M5×0.8 |
・L: longitud máxima de accesorio de extremo del dedo = 30mm, M: teórico apasionante moment , P: presión = 5kgf / cm²
FCHL Catalog
1 file(s) 10.76 MBFCHL 2D CAD
1 file(s) 119.73 KBFCHL 3D CAD

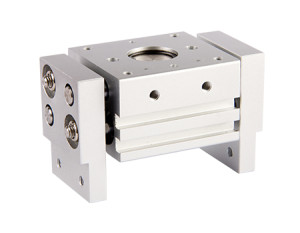

1 file(s) 638.90 KBPinza paralela de 2 dedo Serie FCHT
El diseño de doble pistón, aumentando la fuerza de agarre
El diseño de doble pistón, aumentando la fuerza de agarre
Modelo No | FCHT-10 | FCHT-16 | FCHT-20 | FCHT-25 | FCHT-32 |
el tamaño del agujero (mm) | 10 | 16 | 20 | 25 | 32 |
medios de trabajo | Aire | ||||
actuando | doble acción | ||||
presión de accionamiento kgf/cm²(kpa) |
1.5~7(150~700) | ||||
Temperatura ambiente 0C | 0~60 | ||||
Max cycle per minute | 40 | ||||
lubricación | Suministro de manera gratuita | ||||
Holding force kgf(N) | 1.4(14) | 4.5(44) | 7.4(73) | 13.1(128) | 22.9(191) |
Longitud máxima de la unión del extremo del dedo(L) (mm) | 40 | 60 | 80 | 90 | 100 |
Apertura y cierre de carrera (mm) | 20,40,60 | 30,60,80 | 40,80,100 | 50,100,120 | 70,120,160 |
Pore size | M5×0.8 | ||||
Magnet device | Dispositivo de imán incluido |
・L: longitud máxima de accesorio de extremo del ded = 30mm, M: teórico apasionante moment , P: presión = 5kgf / cm²
FCHT Catalog
1 file(s) 10.76 MBFCHT 2D CAD
1 file(s) 888.51 KBFCHT 3D CAD
