Equipo Adicional — Válvula de Retención Características:
conecta el cilindro y la válvula del cilindro para dejar a mitad de camino, evitar efectos adversos por fugas en la válvula
Válvula de Retención Serie S
.
.
Modelo No | tamaño de conexión | área efectiva (mm2) |
rango de presión MPa(kgf/cm²) |
S/520 | G1/8 | 14 | 0.03~1 (0.3~10) |
S/521 | G1/4 | 18 | |
S/522 | G1/2 | 90 | |
S/523 | G3/4 | 195 | |
S/524 | G1 | 317 |
S Catalog
1 file(s) 10.76 MBS 2D CAD
1 file(s) 176.20 KBS 3D CAD
1 file(s) 104.47 KB一
Doble Piloto Válvula de Retención Serie ST
.
.
Modelo No | tamaño de conexión | área efectiva (mm2) |
rango de presión MPa(kgf/cm²) |
ST-10 | Rc1/4,3/8 | 45 | 0.15~1 (1.5~10) |
ST-15 | Rc1/2 | 70 | |
ST-25 | Rc3/4,1 | 190 |
ST Catalog
1 file(s) 495.76 KBST 2D CAD
1 file(s) 317.72 KBST 3D CAD
1 file(s) 597.20 KB一

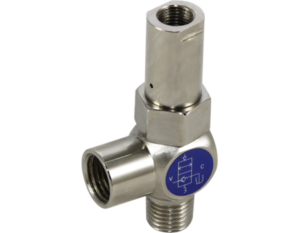

Válvula de retención piloto serie FPC
El cilindro neumático se puede detener en cualquier posición con un posicionamiento preciso
Modelo No | Usar fluido | Caudal máximo (l/min) |
rango de presión (kgf/cm2) |
peso (g) |
FPC- 1/4″ | Aire | 900 | 1~9 | 80 |
FPC- 3/8″ | 1300 | 180 | ||
FPC- 1/2″ | 200 | |||
FPD- 1/4″ | 600 | 3~9 | 100 |
CAT1-AE-CV-FPC
