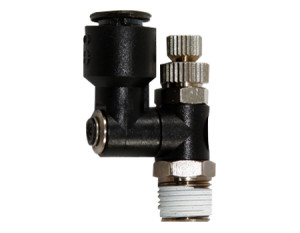

Equipo Adicional — Speed Control Joint Características:
・El tipo universal está diseñada para girar la perilla y el codo adaptador libremente, por lo que la dirección del tubo se puede ajustar libremente.
・Tubos de poliuretano y nylon se pueden utilizar.
・El tornillo está recubierto con un sellante, que no sea necesario utilizar una cinta de sellado.
・Rendimiento duradero
・No hay fugas, no sale, fácil desprendimiento
・características de caudal Superior
・diversos materiales de tubo aplicable
・mecanismo giratorio
・de la velocidad de la máquina directamente
・montaje directo, ahorro de tiempo y ahorro de costos para
tubos de nylon y poliuretano
sellador está revestida por parte roscada, eliminando la necesidad de derivación de sellado
Modelo No | tamaño del tornillo | Tubo aplicable No | rango de presión MPa(kgf/cm²) |
Tipo universal | |||
MB4R-M3 | M3 | 100U04 100P04 |
0.7 (7) |
MB4R-M5 | M5 | ||
MB4R-01 | R1/8 | ||
MB6R-M5 | M5 | 100U06 100P06 |
|
MB6R-01 | R1/8 |
● Medidor tipo de medidor y tipo de
MB☐R Catalog
1 file(s) 1.24 MBMB☐R 2D CAD
1 file(s) 972.66 KBMB☐R 3D CAD
1 file(s) 2.70 MBtubos de nylon y poliuretano
sellador está revestida por parte roscada, eliminando la necesidad de derivación de sellado
Modelo No | tamaño del tornillo | Tubo aplicable No | rango de presión MPa(kgf/cm²) |
Tipo universal | |||
B6R-M5SC | M5 | 100U06 100P06 |
0.7 (7) |
B6R-01SC | R1/8 | ||
B6R-02SC | R1/4 | ||
B8R-01SC | R1/8 | 100U08 100P08 |
|
B8R-02SC | R1/4 | ||
B8R-03SC | R3/8 | ||
B10R-02SC | R1/4 | 100U10 100P10 |
|
B10R-03SC | R3/8 | ||
B10R-04SC | R1/2 | ||
B12R-03SC | R3/8 | 100U12 100P12 |
|
B12R-04SC | R1/2 |
●Medidor tipo de medidor y tipo de
B☐R Catalog
1 file(s) 1.24 MBB☐R 2D CAD
1 file(s) 2.84 MBB☐R 3D CAD
1 file(s) 8.54 MBtubos de nylon y poliuretano
sellador está revestida por parte roscada, eliminando la necesidad de derivación de sellado
Modelo No | tamaño del tornillo | Tubo aplicable No | rango de presión MPa(kgf/cm²) |
Tipo codo | |||
M4R-M3 | M3 | 100U04 100P04 |
0.7 (7) |
M4R-M5 | M5 | ||
M4R-01 | R1/8 | ||
M6R-M5 | M5 | 100U06 100P06 |
|
M6R-01 | R1/8 |
● Medidor tipo de medidor y tipo de
M☐R Catalog
1 file(s) 1.24 MBM☐R 2D CAD
1 file(s) 868.14 KBM☐R 3D CAD
1 file(s) 2.54 MBtubos de nylon y poliuretano
sellador está revestida por parte roscada, eliminando la necesidad de derivación de sellado
Modelo No | tamaño del tornillo | Tubo aplicable No | rango de presión MPa(kgf/cm²) |
Tipo codo | |||
6R-M5SC | M5 | 100U06 100P06 |
0.7 (7) |
6R-01SC | R1/8 | ||
6R-02SC | R1/4 | ||
8R-01SC | R1/8 | 100U08 100P08 |
|
8R-02SC | R1/4 | ||
8R-03SC | R3/8 | ||
10R-02SC | R1/4 | 100U10 100P10 |
|
10R-03SC | R3/8 | ||
10R-04SC | R1/2 | ||
12R-03SC | R3/8 | 100U12 100P12 |
|
12R-04SC | R1/2 |
● Medidor tipo de medidor y tipo de
☐R Catalog
1 file(s) 1.24 MB☐R 2D CAD
1 file(s) 3.20 MB☐R 3D CAD
